The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

The Voxel es un prototipo de vivienda ecológica desarrollado en Valldaura Labs y construido por el IAAC. Su apuesta conjunta propone un espacio para el confinamiento como solución arquitectónica de cara a la pandemia provocada por el virus Covid-19.

El diseño del IACC para esta cabaña de cuarentena enclavada en el parque natural de Collserola (Barcelona) investiga la transformación ecológica de la madera como material estructural y térmico procedente de la gestión forestal sostenible. Es más, Valldaura Labs ha empleado recursos naturales de KM.0 y técnicas industrializadas como la japonesa Shou Sugi Ban para proteger las piezas incorporadas. Resultado de todo ello es que The Voxel se erige como un paradigma arquitectónico avanzado en el que también se desarrolla la bioeconomía circular. Todo un hito en el sector de la construcción.

The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

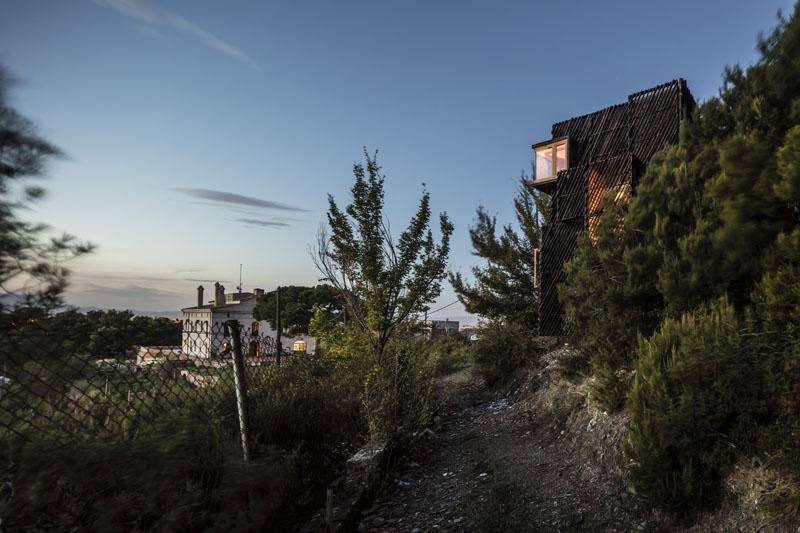

El parque natural de Collserola, a las afueras de Barcelona, es el escenario del proyecto The Voxel, realizado por un equipo formado por estudiantes, profesionales y expertos del Máster en Edificios Ecológicos Avanzados y Biociudades (MAEBB) del Instituto de Arquitectura Avanzada de Cataluña (IAAC) y que se desarrolla en Valldaura Labs, bajo la dirección de Daniel Ibáñez y Vicente Guallart.

Se trata de una cabaña de cuarentena diseñada para el autoconfinamiento de un ocupante. El diseño del proyecto ideado por el IAAC se realizó enteramente bajo condiciones de cuarentena, y surge como una respuesta arquitectónica de Valldaura Labs a la crisis actual. De hecho, se construyó en un plazo de sólo 5 meses, convirtiendo el denso bosque de Collserola, Barcelona, en el hogar de un proyecto realmente ambicioso en el ámbito de la arquitectura ecológica.

The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

MATERIALES KM.0

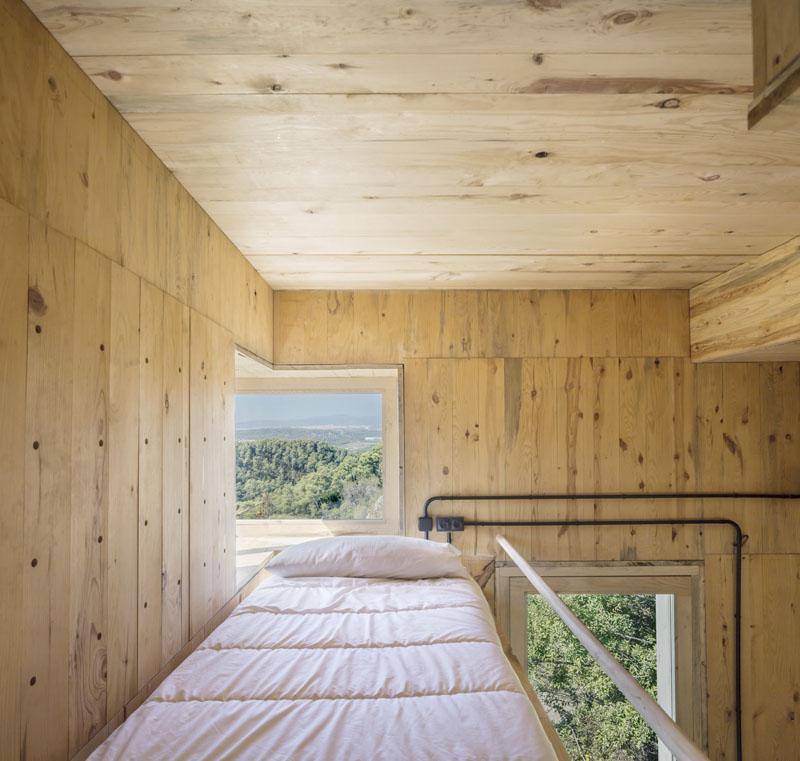

Destinada a ser una cabaña de cuarentena, la casa puede alojar a un ocupante durante 14 días, proporcionando todas las necesidades materiales durante el auto-confinamiento. The Voxel, o píxel volumétrico, es una estructura de madera contra-laminada estructural (CLT) de 16 metros cuadrados hecha de pino carrasco (Pinus halepensis) que se fresó, secó, procesó y prensó in-situ en Valldaura Labs. Toda la madera utilizada en el proyecto del IAAC fue extraída en un radio de menos de 1 kilómetro desde el lugar de construcción.

A partir de un plan de gestión sostenible del bosque aprobado en Collserola, se puede obtener un cierto volumen forestal cada año con el fin de fomentar el crecimiento de árboles más pequeños y la biodiversidad, dado que la biomasa forestal crece cada año un 3% y los árboles en crecimiento son los que absorben más CO2.

The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

El proyecto diseñado por el IAAC responde al interés por el impulso de una nueva generación de construcciones ecológicas que utilizan la madera contra-laminada estructural (CLT), la cual está llamada a ser un material fundamental para construir edificios que combaten el cambio climático, en colaboración con Valldaura Labs.

MADERA CLT COMO SISTEMA DE CONSTRUCCIÓN DEL FUTURO

Para suministrar la materia prima del diseño originado por el IAAC, se talaron 40 pinos que se cortaron en tablas de 3 cm y se apilaron para que se secaran durante tres meses. Cuando alcanzaron el nivel de humedad adecuado, cada tabla se llevó a la carpintería de Valldaura Labs para ser procesada en cientos de lamelas de pino. A continuación, cada lámina se codificó en una secuencia específica, se etiquetó y se prensó en más de 30 paneles estructurales de CLT que se ensamblaron en un cubo de 3,6×3,6m.

En un logro de compromiso obsesivo del IAAC con la localidad y la comprensión de los flujos de materiales de la arquitectura, cada lámina de cada panel fue rastreada y localizada, asegurando que cada elemento de madera de la casa puede ser rastreado con precisión hasta el punto de conocer de qué árbol exacto proviene.

The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

Los paneles se unieron sin metal con juntas de solapamiento y tacos de madera, inspirados en el acuerdo de utilizar materiales menos intensivos en carbono. A continuación, y de la mano de Valldaura Labs, la estructura se envolvió en una capa de aislamiento de corcho y se montó con una innovadora serie de paneles de protección contra la lluvia hechos con material de desecho creado durante el proceso de producción de CLT.

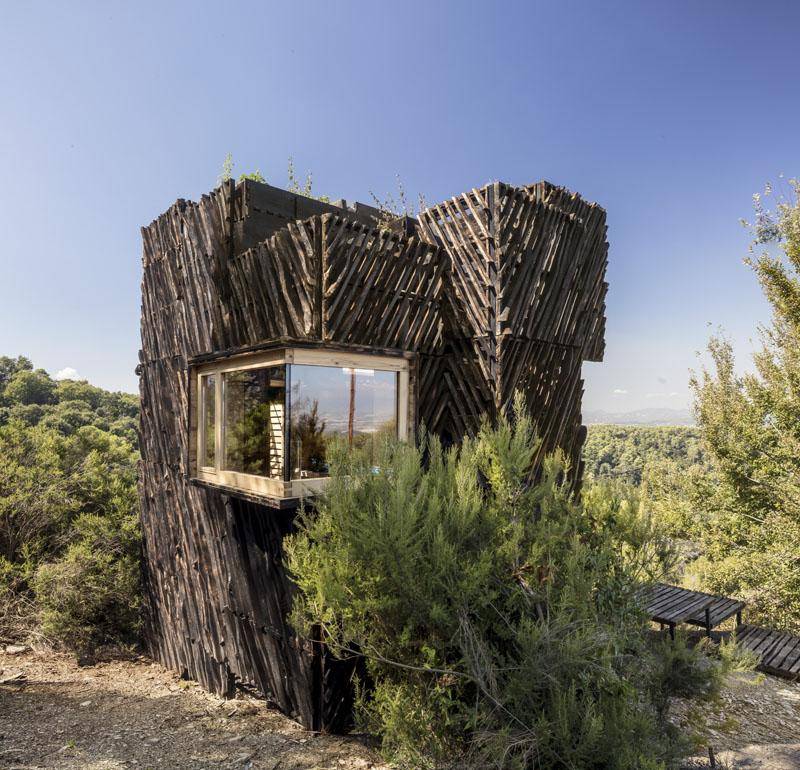

Al procesar las tablas de pino en bruto para obtener láminas perfectamente rectangulares, el borde orgánico de la tabla suele desperdiciarse. Reimaginando este ciclo lineal de selección y eliminación de material en una forma más circular, estos recortes se convirtieron en una fachada que muestra la complejidad orgánica del árbol que suele quedar oculta en la mayoría de las construcciones de madera.

The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

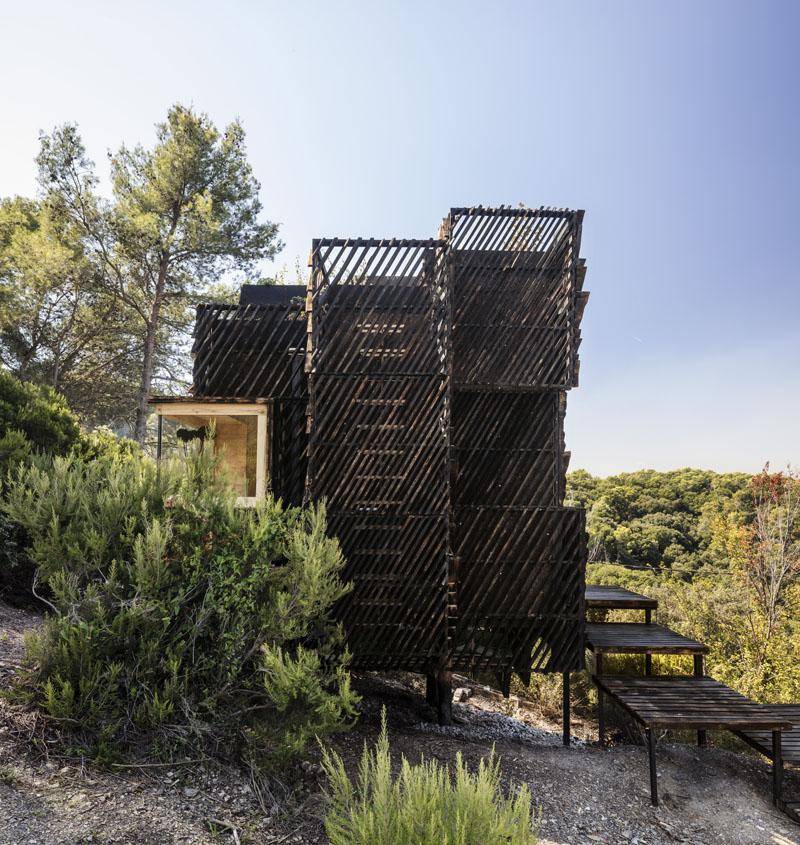

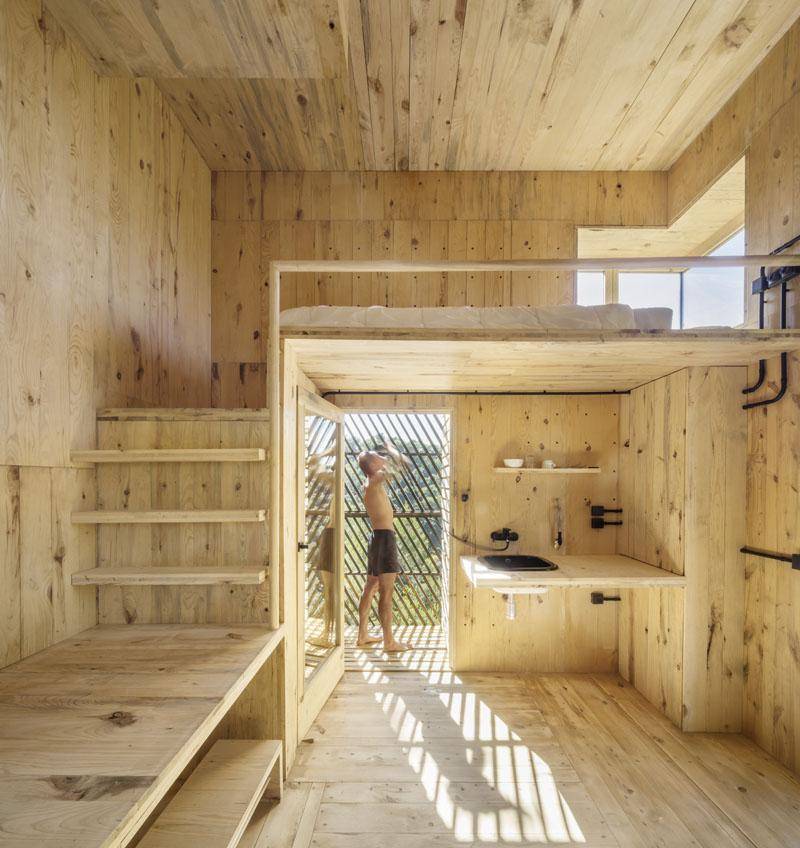

Avanzando un paso más en el diseño del IAAC, cada recorte se organizó paramétricamente en un gradiente que se corresponde con las funciones dentro de la cabina. Ciertas secciones también se extruyen fuera de la cabaña y corresponden a componentes metabólicos como los depósitos de agua y una ducha exterior.

Mientras, el techo de la cabaña impulsada por Valldaura Labs presenta una serie de jardineras con elaboradas juntas fresadas con maquinaria de control numérico por ordenador (CNC) (sin tornillos ni pegamento), que sostienen una variedad de plantas locales y canalizan el agua de lluvia hacia un tanque de recogida situado debajo.

The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

Sobre los paneles de madera se colocó un aislamiento de corcho y, sobre ella, una piel de madera quemada, utilizando la técnica japonesa Shou Sugi Ban, que protege al edificio de la lluvia.

METABOLISMO CIRCULAR

Valldaura Labs es conocido por su interés en explorar los límites de la autosuficiencia, intentando cubrir todas las necesidades vitales como alimentos, energía y utensilios de uso cotidiano, a partir de los principios de la bioconomía circular. The Voxel se esfuerza por conseguir una independencia similar para cumplir su programa como cabaña de cuarentena, lo que es posible gracias a un esquema integral de agua-energía-residuos implantado por el IAAC.

The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

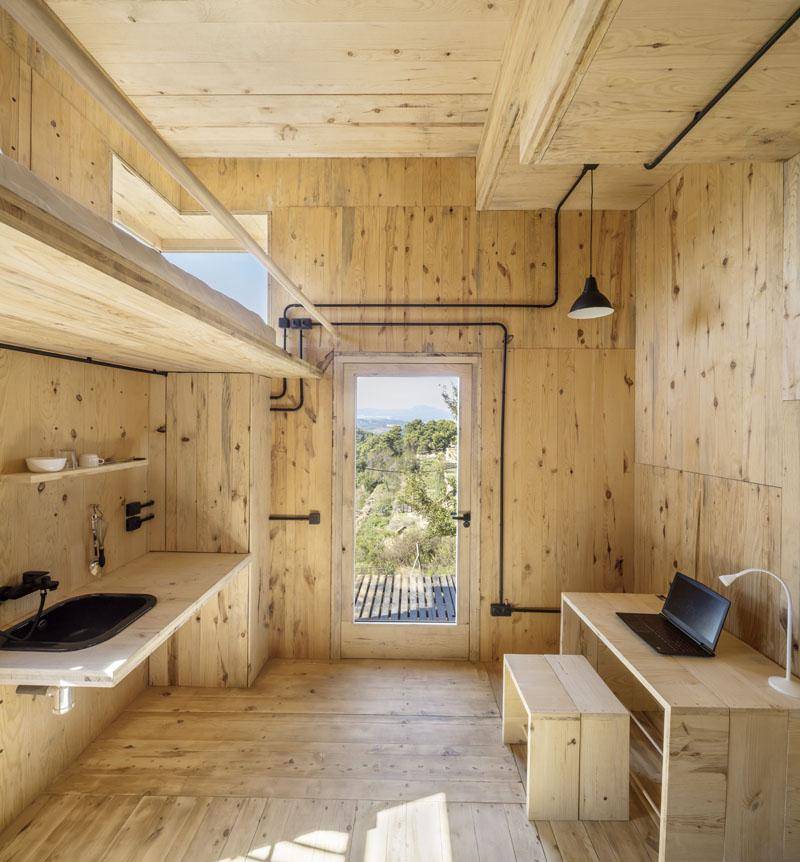

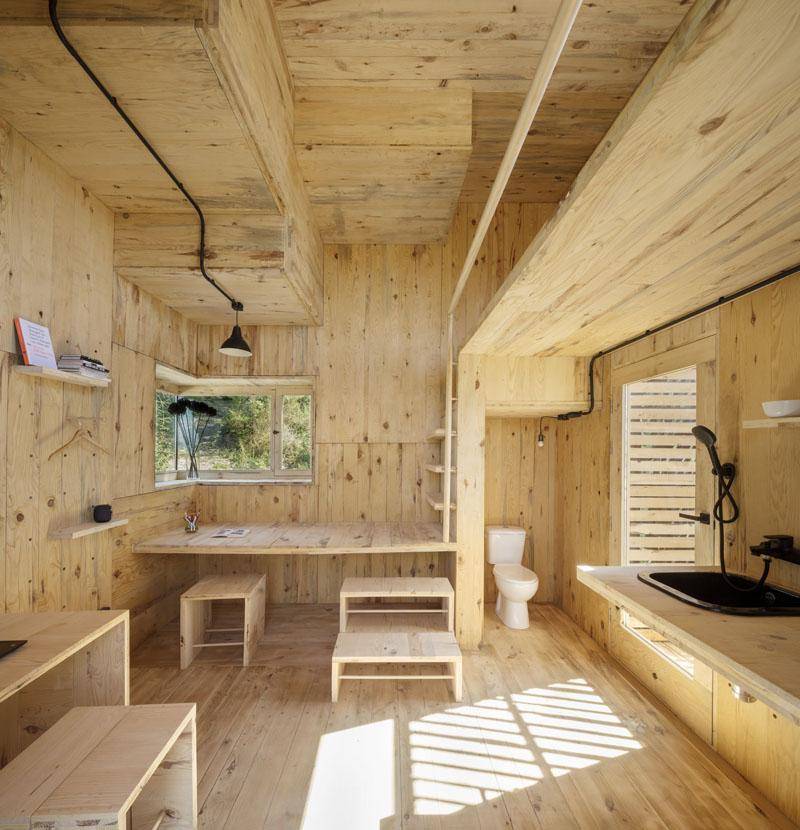

La cabaña proyectada por Valldaura Labs está equipada con tres paneles solares y una batería de almacenamiento independiente, diseñada específicamente para alimentar la iluminación y los dispositivos de un solo residente. A su vez, el sistema de agua llevado a cabo por el IAAC incorpora tanto la recogida de aguas pluviales como el reciclaje de aguas grises, así como el tratamiento de aguas negras dentro de un sistema de biogás autónomo que genera combustible utilizable para cocinar o calentar y abono sanitario como subproductos.

MÁSTER EN EDIFICIOS ECOLÓGICOS AVANZADOS Y BIOCIUDADES (MAEBB)

El Máster en Edificios Ecológicos Avanzados y Bio-ciudades, es un programa inmersivo de 11 meses, en el que los estudiantes aprenden a diseñar proyectos ecológicos, técnicas de diseño paramétrico y transformación de materiales de procedencia local.

El programa finaliza con el diseño y construcción de forma colectiva y supervisada de un pequeño edificio con el fin de realizar una experiencia que permita conocer todas las fases del proceso constructivo y crear los edificios ecológicos del futuro.

The Voxel, la cabaña antiCovid-19 del IAAC y Valldaura Labs

The Voxel fue construido por el IAAC y Valldaura Labs con la participación de 17 estudiantes y 5 voluntarios de 15 países, durante los meses de abril a agosto de 2020, en plena pandemia del coronavirus.



Ficha técnica de The Voxel de IAAC

Fotografía:Adrià Goula
Dirigido por:Vicente Guallart & Daniel Ibañez
Organizado por:Valldaura Labs en el Institute for Advanced Architecture of Catalunya
Finalización de la construcción: 2020
